При выборе проводника нужно ориентироваться на ряд характеристик, которые определят совместимость с конкретной системой. Ошибки приводят к огромным потерям или вовсе к выходу оборудования из строя. В этой статье рассмотрим основные параметры, которые позволяют подобрать кабель под свою задачу.

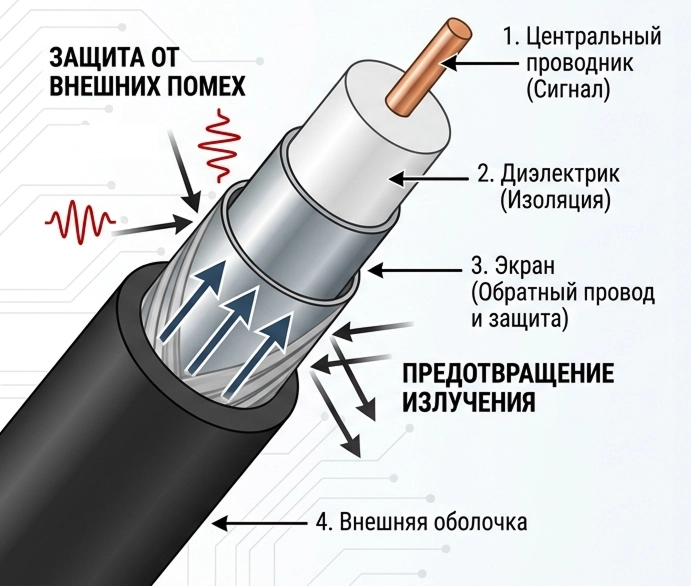

Конструкция коаксиального кабеля 50 Ом
Основные элементы провода:
- Центральная жила −основной проводник сигнала. Изготавливается из меди (цельной или многожильной) или стали с медным покрытием (CCS). Многожильная конструкция делает кабель гибче.
- Диэлектрик −изоляция между центральной жилой и экраном. Обычно используется полиэтилен (PE), пенополиэтилен (PEF) или тефлон (PTFE). Влияет на волновое сопротивление, затухание и скорость распространения сигнала.
- Экран −внешний проводник, который выполняет сразу две функции: служит обратным проводом для сигнала и защищает его от внешних помех. Может быть изготовлен в виде оплётки (из медных или алюминиевых проволочек), фольги или их комбинации.
- Внешняя оболочка −защищает кабель от влаги, ультрафиолета, механических и химических воздействий. Для улицы нужна оболочка из полиэтилена (PE), для помещений − из ПВХ.
Показатель волнового сопротивления коаксиального кабеля 50 Ом − это компромисс: минимальное затухание достигается при 77 Ом, а максимальная способность передавать мощность − при 30 Ом. Поэтому проводник обеспечивает хорошие показатели и стал стандартом для радиочастотной техники.
Затухание коаксиального кабеля
Потеря мощности сигнала при его прохождении по кабелю показывает, насколько слабее уровень станет на выходе, чем был на входе. Измеряется в децибелах на метр (дБ/м). Факторы, определяющие затухание:
- Частота −чем она выше сигнала, тем интенсивнее он теряется. Зависимость близка к квадратному корню из частоты. Кабель, отлично подходящий для 100 МГц, может быть совершенно непригоден на 2 ГГц.
- Диаметр провода −чем толще центральная жила и больше диаметр кабеля, тем меньше затухание. У тонкого RG-58 показатель высокий, у толстого RG-213 − низкий.
- Тип диэлектрика −пенополиэтилен и тефлон обеспечивают меньшее затухание, чем сплошной полиэтилен. Чем ниже диэлектрическая проницаемость материала, тем меньше потери.
Смириться с высоким затуханием можно при короткой длине кабеля (до 3-5 метров), при работе на низких частотах (до 50-100 МГц) и если сигнал изначально мощный. Критичными потери становятся при длине трассы более 10 метров, на частотах выше 500 МГц, в системах приёма слабых сигналов (GPS, спутниковое ТВ), на длинных антенных фидерах.
КСВ (коэффициент стоячей волны)
Показатель означает, насколько хорошо согласован кабель с источником сигнала (передатчиком) и нагрузкой (антенной, входом приёмника). Идеальное значение КСВ равно 1. Это означает, что вся энергия передаётся от источника к нагрузке без отражений. Чем выше коэффициент, тем большая часть мощности отражается обратно к передатчику. Это приводит к искажениям и потерям полезного сигнала, нагреву выходного каскада передатчика отражённой энергией и даже выходу оборудования из строя.
Причины высокого КСВ:
- рассогласование волнового сопротивления (например, кабель 75 Ом в системе на 50);
- плохое качество коннекторов или их неправильный монтаж;
- повреждение кабеля (залом, нарушение геометрии);
- неисправность антенны или нагрузки.
Нормальные и допустимые значения КСВ:
- до 1,2 −отлично;
- до 1,5 −приемлемо для большинства задач;
- до 2−удовлетворительно, уже есть заметные потери;
- более 2 −плохо, требуются меры по согласованию.
Показатель измеряется специальными приборами − КСВ-метрами или антенными анализаторами. При повышенных значениях нужно последовательно проверить коннекторы (качество обжима/пайки), целостность кабеля, согласование волновых сопротивлений и, наконец, состояние антенны.
Экранирование коаксиального кабеля
Экран выполняет две функции: выступает обратным проводом для сигнала и защищает его от внешних электромагнитных помех. Плохое экранирование приводит к тому, что внешние наводки (от радиопередатчиков, линий электропередач, промышленного оборудования) попадают в сигнал, создавая шумы и искажения. Также сигнал из кабеля излучается наружу, создавая помехи другим устройствам.
Виды экранирования:
- Одинарная оплётка −средняя степень защиты (эффективность около 70%). Подходит для большинства бытовых задач с невысоким уровнем помех.
- Фольга и оплётка −эффективность до 95%. Стандарт для спутникового телевидения и систем, чувствительных к помехам.
- Двойная оплётка с фольгой −максимальная эффективность (приближается к 100%). Применяется в специальной технике, измерительных лабораториях, на базовых станциях сотовой связи.
Помимо «забивания» сигнала плохое экранирование может вызвать самовозбуждение и выход усилителя из строя.

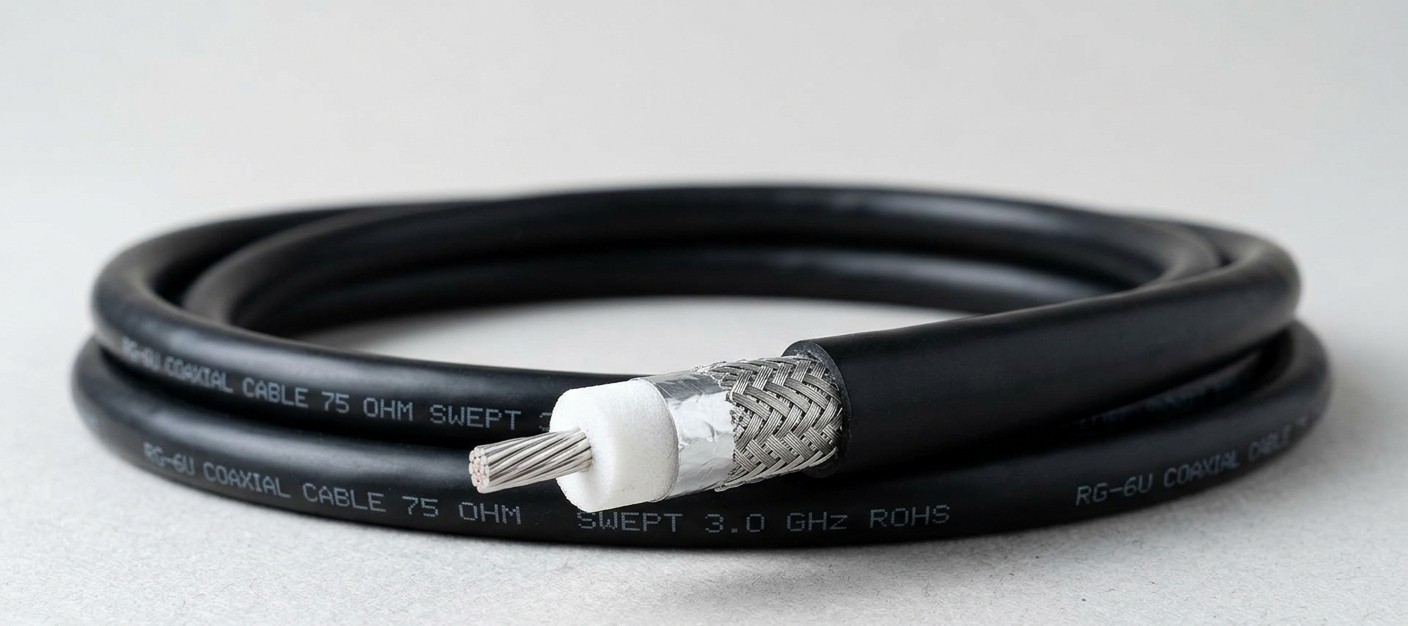

Допустимая мощность коаксиального кабеля
Показатель в ваттах показывает значение, которое кабель может передать без повреждения или существенного превышения допустимой температуры. При превышении лимита начинается перегрев, диэлектрик плавится, что ведёт к короткому замыканию и выходу линии из строя.
Допустимая мощность зависит от следующих показателей:
- диаметр центральной жилы −чем больше, тем меньше нагрев;
- тип диэлектрика −тефлон выдерживает более высокие температуры, чем полиэтилен;
- температура окружающей среды −чем жарче вокруг, тем меньшую мощность можно передать;
- КСВ −при высоком коэффициенте из-за отражений возникают точки локального перегрева.
Выделяют среднюю и пиковую мощность. Первая определяет тепловыделение и нагрев. Пиковая означает кратковременные всплески.
При повышении температуры диэлектрик начинает размягчаться и деформироваться. Это меняет геометрию кабеля, а значит, его волновое сопротивление, что увеличивает КСВ. Возникает лавинообразный процесс: перегрев − ухудшение параметров − ещё больший перегрев − пробой или оплавление.
При выборе всегда исходят из конкретной задачи: частота, длина трассы, мощность передатчика и условия эксплуатации. Не экономьте на кабеле там, где это повлияет на результат. При выборе продукции обращайтесь за консультацией к нашим менеджерам по телефону или онлайн.
